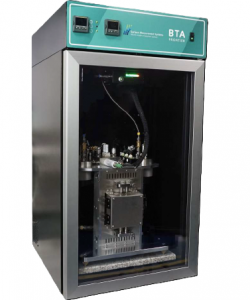

自己完結型 吸着ブレークスルー分析装置　BTA Frontier

単一成分・多成分吸着のブレークスルー測定に特化



BTA Frontier は、ガス・蒸気の吸着ブレークスルーカーブを
高精度に取得する最新鋭の分析装置です。

実プロセス条件に近い環境下で、CO₂、H₂O、VOC、有機蒸気などの複数成分吸着挙動をそのまま評価でき、吸着剤材料の開発・スケールアップ・プロセス設計に必要な実測データを提供します。

bta1
特徴

1.単成分・多成分のブレークスルー測定に対応

  • 　- CO₂、H₂O、VOC、有機蒸気などを単成分または混合気体として供給
  • 　- 競合吸着（CO₂ vs H₂O など）を再現し、材料性能を正確に評価
  • 　- サイクル試験や再生挙動の測定も可能

2.自己完結型のガス発生・混合システムを搭載

  • 　- 最大6つのガス注入口
  • 　- 2つのヒート付き蒸気リザーバー（5–60℃）
  • 　- 高精度MFCによる流量制御
  • 　- 低濃度(ppm)〜高濃度(%)まで安定したガス濃度制御

3.内蔵センサーによる高感度検出

  • 　- CO₂高濃度 / ppmセンサー
  • 　- 相対湿度センサー（0–100%RH）
  • 　- VOC用 PID センサー（1 ppb〜10,000 ppm）
  • 　- 熱伝導度検出器（TCD）
  • 　- カラム前後の圧力トランスデューサー

4.2カラム構造による高スループット設計

  • 　- 測定中にもう1本のカラムを同時活性化
  • 　- 自動温度制御（カラムオーブン：最大500℃）
  • 　- 内径2–10 mm、ガラス/ステンレスの各種カラム

5.高度なソフトウェアによる自動実験・解析

  • 　- MFC、RH、温度、センサーを一元制御
  • 　- デッドボリューム自動補正
  • 　- モル濃度・正規化濃度などのカスタムプロット
アプリケーション例

・炭素回収（CCUS：PCC / DAC）

bta2 bta3

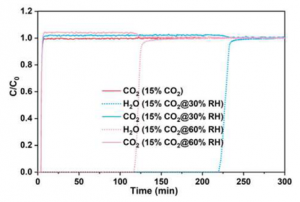

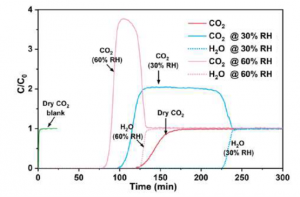

ゼオライト13Xの相対湿度（0%、30%、60%）を変化させた場合の15%CO2破過（左）と取り込み（右）（25℃）

・VOC除去（トルエンなど）

bta4
ゼオライト13Xへのトルエン(815ppm)の吸着。

・材料開発・品質評価（ゼオライト、活性炭、MOFなど）

仕様
温度管理
  • - カラムオーブン：最大500℃
  • - インキュベーター：5–60℃
ガス流量制御
  • - 最大6ガス注入口
  • - MFC：FS 200 sccm
カラム
  • - 内径：2 / 3 / 4 / 10 mm（ガラス）
  • - 内径：3–4 mm（ステンレス）
  • - サンプル量：30–3,000 mg
センサー
  • - CO₂（% / ppm）
  • - PID（VOC）
  • - TCD
  • - RH（0–100%）
  • - 圧力トランスデューサー（0–2.5 bar）
装置寸法
  • - 520(W) × 980(H) × 610(D) mm
  • - 約80 kg
